Введение: Бумага с алмазным точечным покрытием

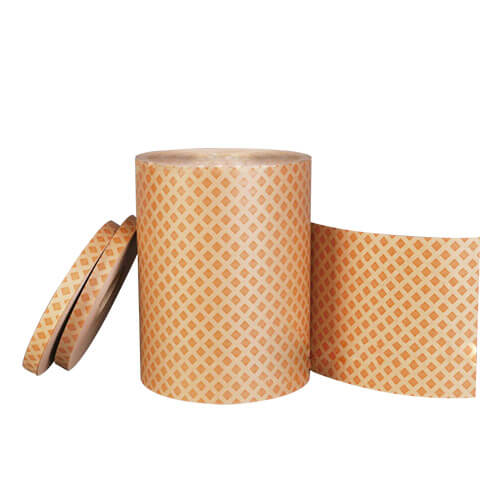

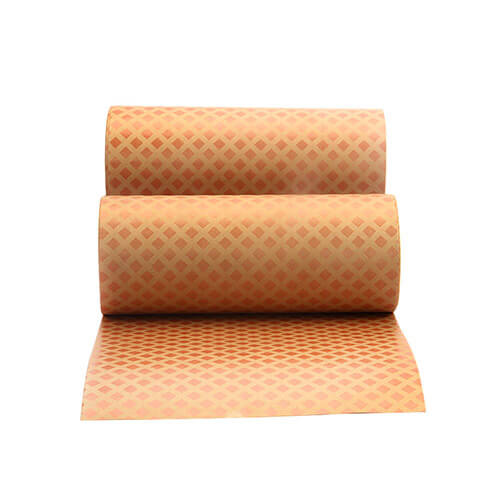

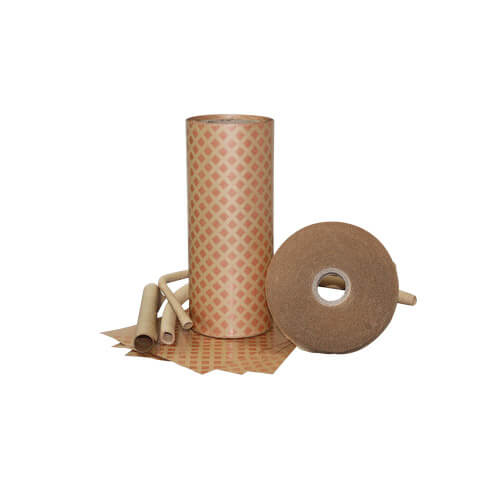

Бумага с алмазным точечным покрытием (DDP) представляет собой электроизоляционный прессшпан, частично покрытый точками из термоотверждаемой эпоксидной смолы, расположенными в шахматном (алмазном) порядке. В процессе сушки обмоток (при нагреве в печи) точки смолы размягчаются и отверждаются, скрепляя смежные слои; это способствует повышению механической стабильности обмотки в процессе производства трансформаторов.
Изоляционная бумага DDP широко применяется в качестве межслоевой изоляции обмоток в маслонаполненных трансформаторах — в тех случаях, когда требуется обеспечить контролируемое скрепление слоев без ущерба для эффективности пропитки маслом и процесса сушки.
Структура изделия
Основа: электроизоляционная бумага (прессшпан / крафт-бумага)
Смоляные точки: термоотверждаемая эпоксидная смола, нанесенная с одной или обеих сторон

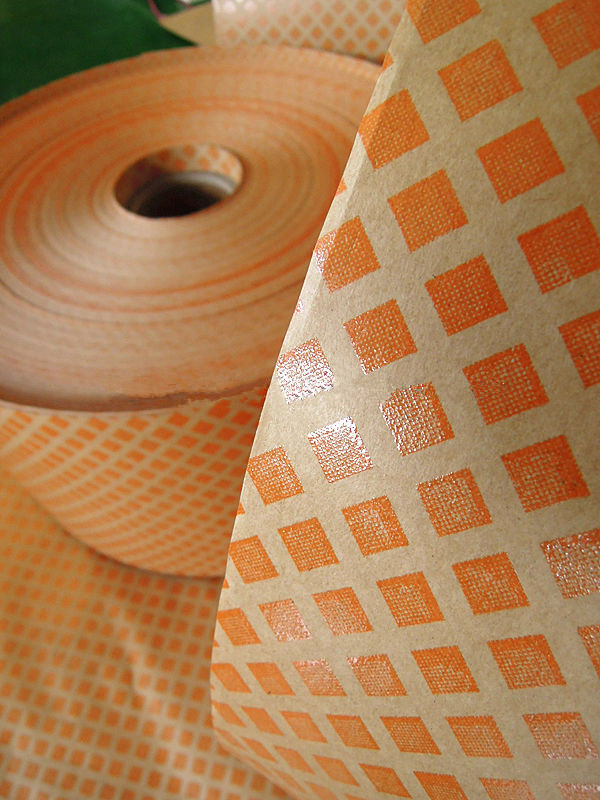

Схема нанесения точек: ромбовидная (типовая схема: ромбы 9,5 × 9,5 мм с шагом 15,9 мм по центрам)
Принцип действия в производстве трансформаторов
Материал DDP разработан таким образом, чтобы оставаться сухим и нелипким при комнатной температуре, что существенно упрощает работу с ним и процесс обмотки.
В процессе изготовления катушек трансформатора (например, на этапах сушки или нагрева) нанесенные точки смолы размягчаются, локально растекаются, а затем полимеризуются, формируя прочные точки сцепления между слоями бумаги и проводниками.
Почему важен именно «точечный» рисунок:
Отдельные точки смолы обеспечивают надежное сцепление, сохраняя при этом каналы для отвода воздуха и влаги в процессе вакуумной сушки, а также для беспрепятственного проникновения пропиточного масла. Это позволяет минимизировать дефекты изоляции и обеспечивает стабильную работу трансформатора.
Основные преимущества
Повышает механическую стабильность обмотки и помогает противостоять смещению слоев под воздействием сил короткого замыкания
Контролируемое склеивание: точки адгезии формируются только после термической активации
Способствует эффективной сушке и пропитке маслом благодаря точечному рисунку и наличию каналов
Хорошая совместимость с трансформаторным маслом после отверждения
Применение алмазной точечной бумаги
Алмазная точечная бумага широко используется в трансформаторах с масляным охлаждением в качестве:
Межслойной изоляции между обмотками
Слоистой изоляции в обмотках
Изоляционных конструкций, где требуется склеивание во время сушки/нагрева
Часто задаваемые вопросы
В1: Для чего используется бумага с алмазной точечной разметкой?
О: Она используется в качестве изоляционной прессованной бумаги в обмотках трансформаторов, особенно для межслойной изоляции, где требуется термоактивируемое склеивание.
В2: Как происходит склеивание DDP в процессе производства?
В процессе нагрева/сушки точки эпоксидной смолы размягчаются и затвердевают, создавая прочные точки склеивания между слоями изоляции.
В3: Почему используется «точечный» рисунок, а не полное покрытие?
Дискретные точки обеспечивают склеивание, сохраняя при этом каналы для вакуумной сушки и пропитки маслом, что гарантирует надежное качество изоляции.

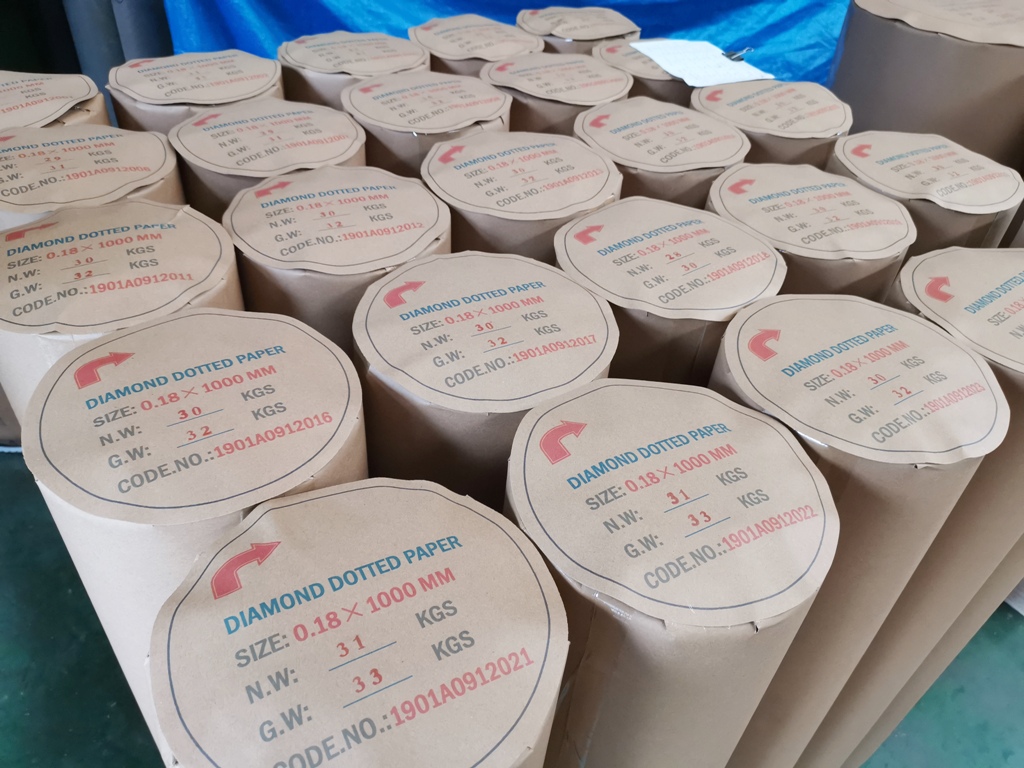

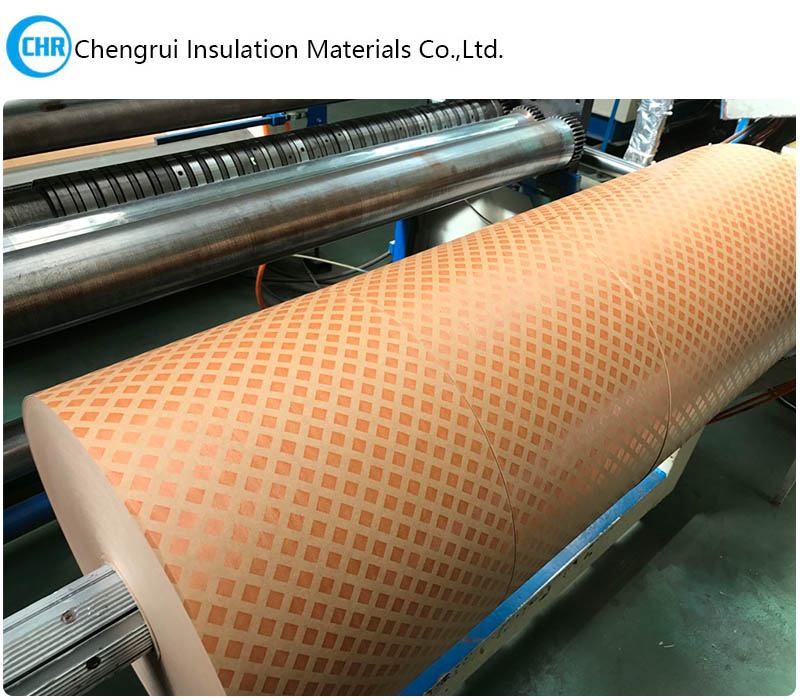

Компания Chengrui Insulation поставляет изоляционную бумагу DDP в рулонах различной толщины и ширины, предлагая также различные варианты нарезки в соответствии с производственными требованиями заказчика. В рамках новых проектов наша команда готова оказать содействие в согласовании размеров рулонов, требований к схеме нанесения смолы, способов упаковки, возможности предоставления образцов, а также графика поставок оптовых партий. Кроме того, мы также предлагаем термически модифицированную бумагу с алмазным напылением (TU DDP).
